AES-4SD柔性电子器件综合测试平台

一、产品概述
AES-4SD柔性电子器件综合测试平台适用于柔性材料(石墨烯、导电高分子、水凝胶、液态金属等)、柔性器件(传感器、探测器、电池、电容器、电子皮肤、OLED等)在拉伸、挤压、弯曲和不同环境刺激(气体、湿度、光照等)状态下的应力应变及电学综合特性的分析。平台提供精准的拉伸、挤压控制,并进行同步的电学性能分析和力学监测;配置静态配气模块,支持液体蒸发配气或气体稀释配气;可外接湿度可控的气液配气系统,精确调控密封腔体的气氛及湿度,用于气敏、湿敏等相关特性研究;可选配LED光源模块或者定制外置光路,用于光敏、光电、光敏气敏等特性研究;可选配CCD或相机拍照及录像,实时记录材料、器件的形状变化。

二、产品特色

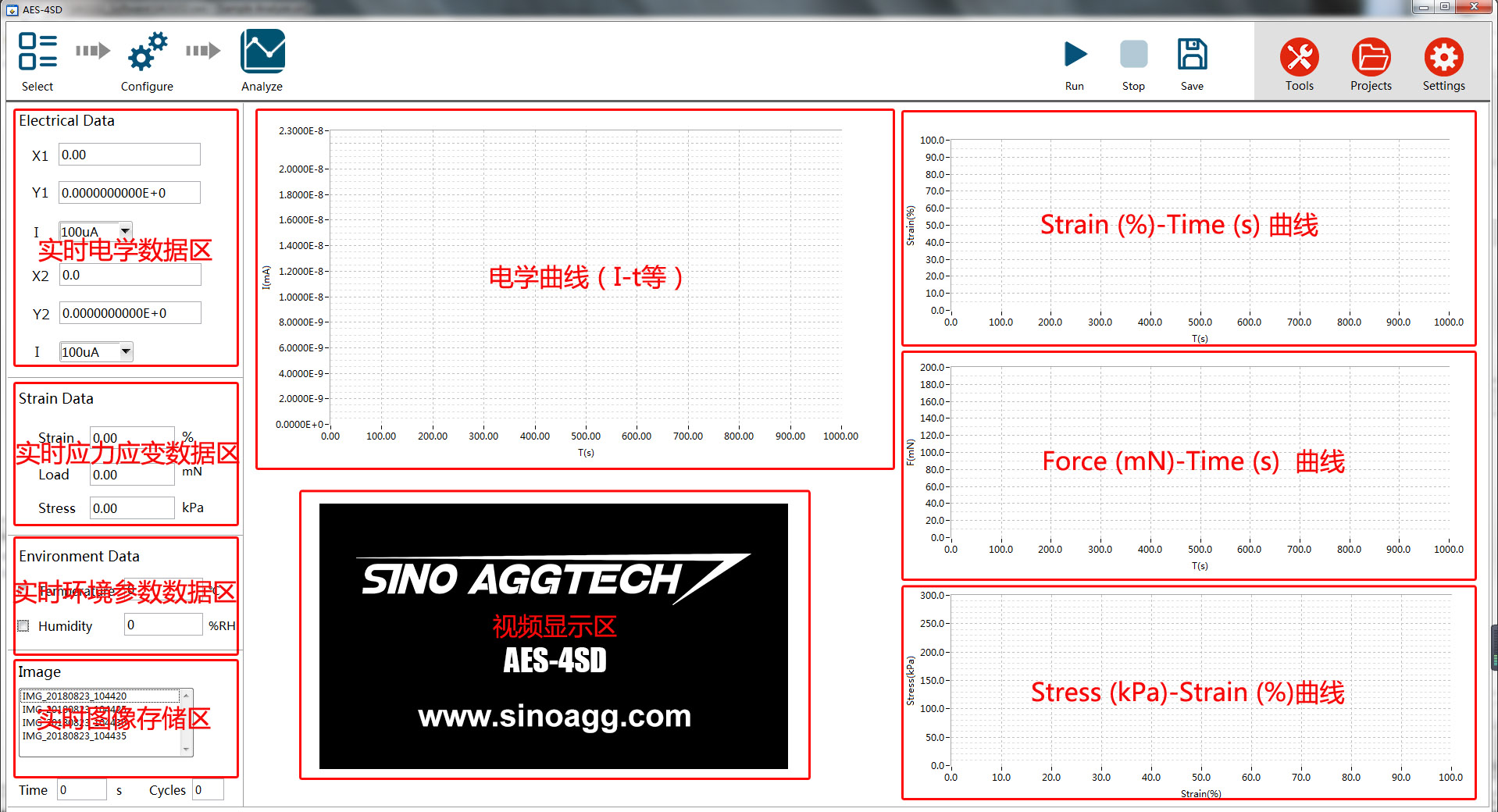

01)配置高精度源表,采用一体化智能软件分析和控制,将电学性能与形变参量、力学监测、环境监测同步分析

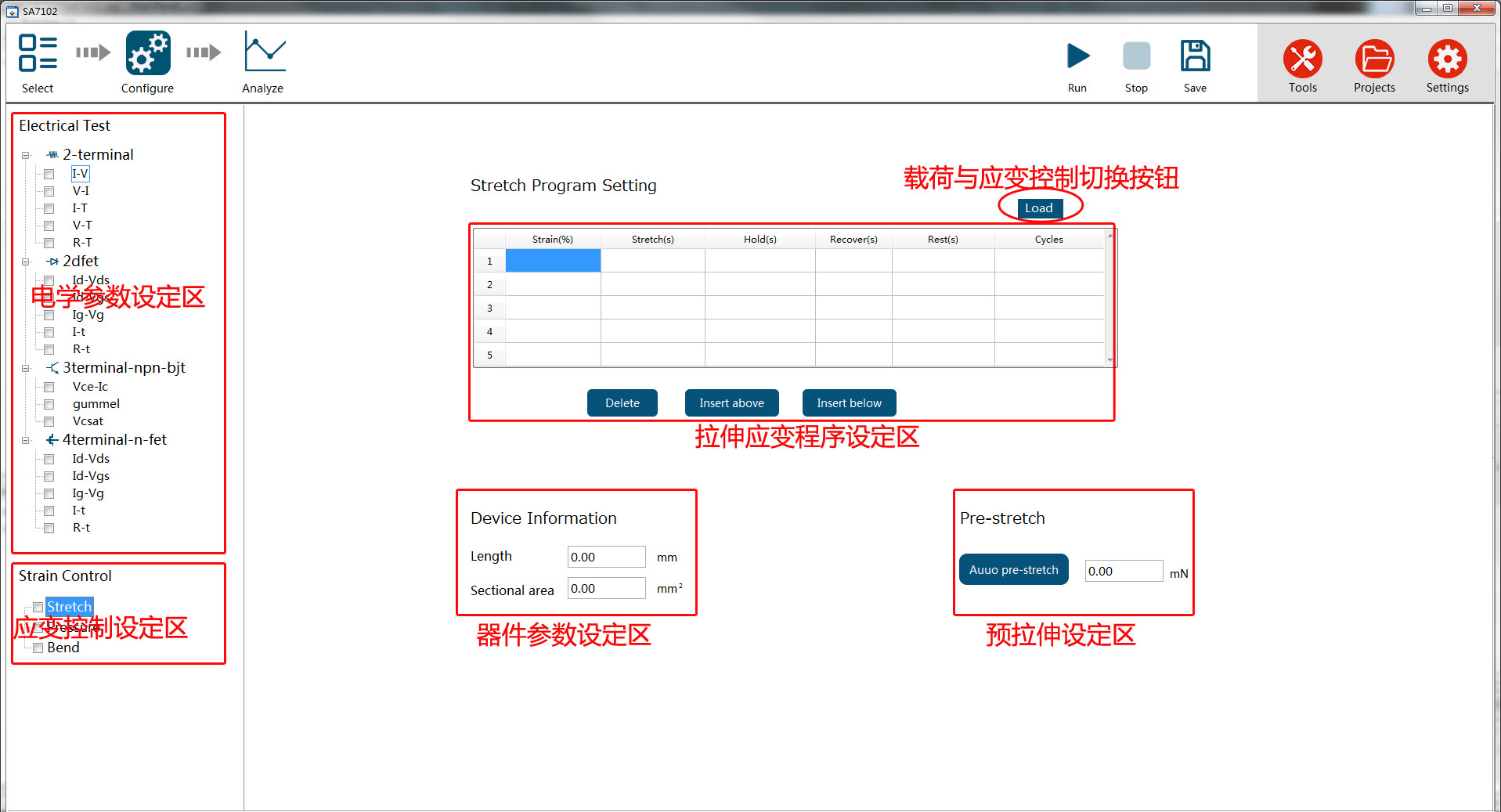

02)软件支持程序设定不同的拉伸、挤压、重复次数
03)拉伸模块调节精度高,支持原点校准,终点限位,压力同步感测
04)旋转台调节精度高,支持样品角度同步微调,支持台面上下位置调节,支持终点限位
05)环境温度湿度实时监测,数据同步上传至分析软件
06)支持气体传感器测量和标定,配置混气腔,静态配气功能,液体蒸发温度可调
07)预留显微镜/高速相机位移支架接口,支持录像或拍照
08)预留光线接口,支持加光测试

三、主要参数
1、电学分析系统
01)双源表配置,支持2线或4线测量,支持晶体管器件分析
02)测量模式:支持I-t,R-t,V-t,I-V,V-I等分析
03)电压可调节,电压输出范围:±200 mV~±10 V
04)电流测量范围:100 pA~200 mA
05)电阻测量范围:1 Ω~10 GΩ
06)智能化分析软件,能将电学性能、拉伸比例、受力大小同步分析
07)程序设置不同的拉伸、弯曲状态、重复次数,并实时记录环境的温湿度变化
2、控温拉伸台参数:
01)拉伸模块:配置水平位移平台,最大拉伸行程35 mm,台面尺寸60*60 mm,定位精度10 μm,重复定位精度5 μm,支持原点校准,配置微型光电传感器可进行自动终点限位,最大承载能力25 N。
02)力学监测模块:量程5 N,精度等级G1,综合误差:±0.15 %F.S
03)控温范围:室温~300 oC,控温精度:1 oC,也可定制-150 oC~300 oC
04)配置密封上盖,上盖带3 cm石英观察窗
05)预留进出气口,支持扩展动态配气
3、监测模块
01)配置CCD或者相机
02)配置10倍物镜,物镜可更换
03)后期可扩展DIC图像分析软件,支持应力应变分析
4、环境监控气室
01)环境温度湿度实时监控,支持温湿度数据同步传输
02)配置液体蒸发配气,控温范围:室温~250 oC。
5、LED光激发模块
01)配置准直LED光源,波长365-370 nm,可选配波长440-450 nm、520-530 nm、660 nm等;其他波长可定制
02)配置LED驱动器支持最大驱动电流1200 mA(不包括电源);
03)采用15 V、2.4 A电源,支持单个LED
04)设计配套联用的支架

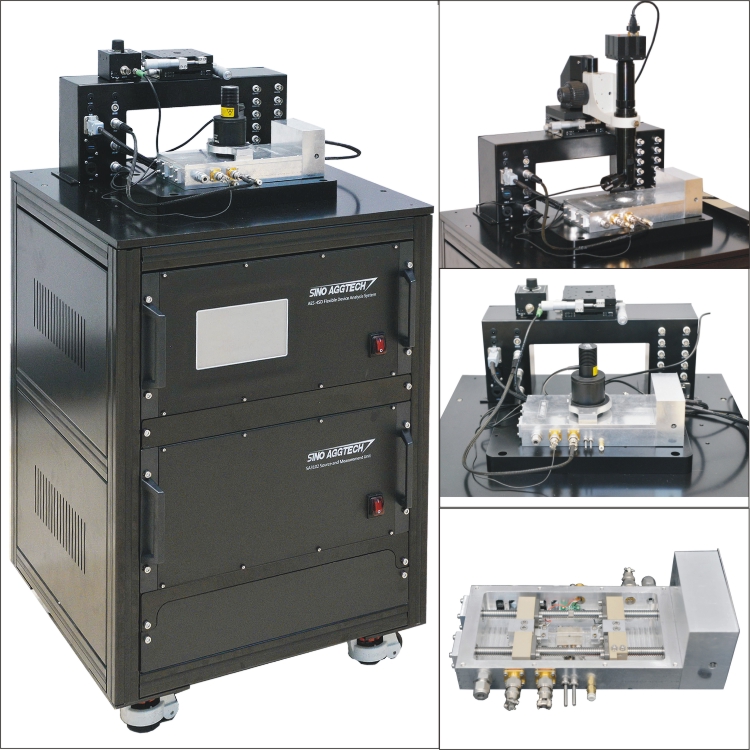

四、系统照片
