CGS-8智能气敏分析系统

CGS-8智能气敏分析系统（电阻型）由数据采集系统、加热系统、配气系统及测试软件等部分构成。CGS-8智能气敏分析系统可测量电阻型旁热式气体传感器的气敏特性，系统通过调节加热电流控制工作温度，并具有各通道完全独立、电阻(Rg)测量范围大、加热电流调节范围大、多种灵敏度类型可选、触摸屏控制、温湿度实时监控等特点，系统通过USB接口与电脑进行通讯，对数据实时地进行采集，并可以直接对传感器灵敏度等特性进行分析。CGS-8智能气敏分析系统多用于对各种粉体/粒子材料进行气敏分析。

一、产品特色
01）独立控制各个通道加热电流，一次性测量器件在不同温度下的工作情况，便于寻找最佳工作条件
02）测量范围大，可测量各种电阻率范围的气敏材料
03）加热电流范围大，可用于各种微纳气体传感器
04）防漏注气设计，杜绝注气过程中的泄露，提高配气精度
05）气室温度湿度实时监控，提高实验精确度和重复性
06）软件实现电阻值、灵敏度(Ra/Rg、Rg/Ra、|Ra-Rg|/Ra)、最大值、最小值等气敏特性的实时采集与现实，并支持对数坐标显示，准确体现器件在多个数量级之间的信号变化

二、技术指标
01）电源：AC 220 V，最大功率 100 W
02）测试通道数：8路，完全独立
03）加热电流：DC 0~400 mA连续可调，精度1 mA，8路单独控制
04）测量范围：1 Ω~500 MΩ，全自动测量无需换挡
05）采集间隔：>0.05 s，连续可调
06）采集时限：>1 s，连续可调
07）气箱温度、湿度监控
08）注气口2个，注液口1个
09）通讯接口：USB
10）控制方式：8寸触摸屏
11）配套上位机分析软件，提供软件技术支持
12）主机外形大体尺寸：600 mm × 400 mm × 200 mm；气箱底座外形大体尺寸：410 mm × 390 mm × 120 mm；气箱(玻璃材质)外形大体尺寸：360 mm × 330 mm × 220 mm；气箱容积：20 L
13）灵敏度电流分析、响应恢复分析、灵敏度浓度分析、选择性分析、稳定性分析等

三、注意事项

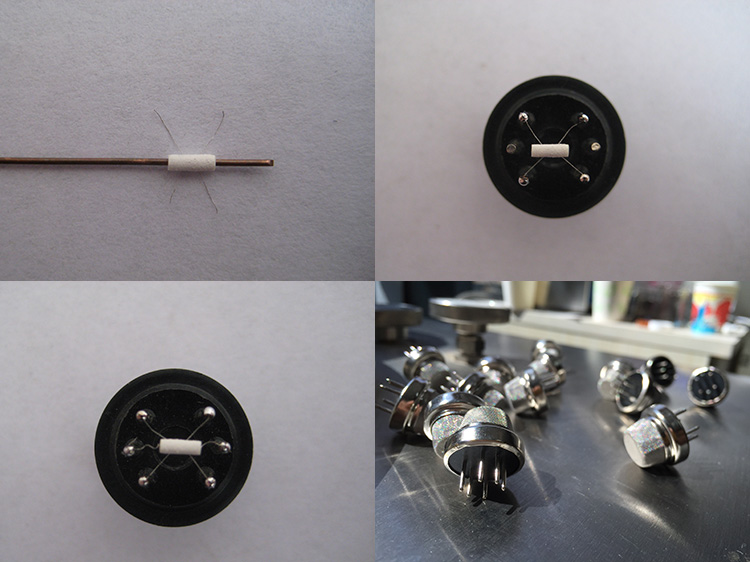

01）本分析系统需制作旁热式气体传感器进行测试，请配套使用旁热式传感器配件(参看旁热式传感器配件说明页)；
02）本分析系统仅针对旁热式气体传感器进行测试，勿使用直热结构气体传感器；
03）加热电流请根据传感器适当设置，以避免烧断加热丝，对于35 Ω左右的Ni-Cr加热丝，电流不宜超过250 mA；
04）测量大电阻(>100MΩ)时，需按照传感器结构连接好4个信号电极，否则所测量的电阻值会受到加热电流所产生电场的影响，同时请注意消除外界电场或者磁场的干扰；
05）器件通常需要经过老化才能稳定，建议配套使用AS-20传感器老化台；
06）器件制作的涂覆过程可能会影响材料的形貌和结构，本分析系统主要适用于各种粉体和粒子材料的气敏分析。对于具有特殊形貌和结构的气敏材料，本分析系统所涉及的器件制作过程将可能降低部分材料的气敏性能。

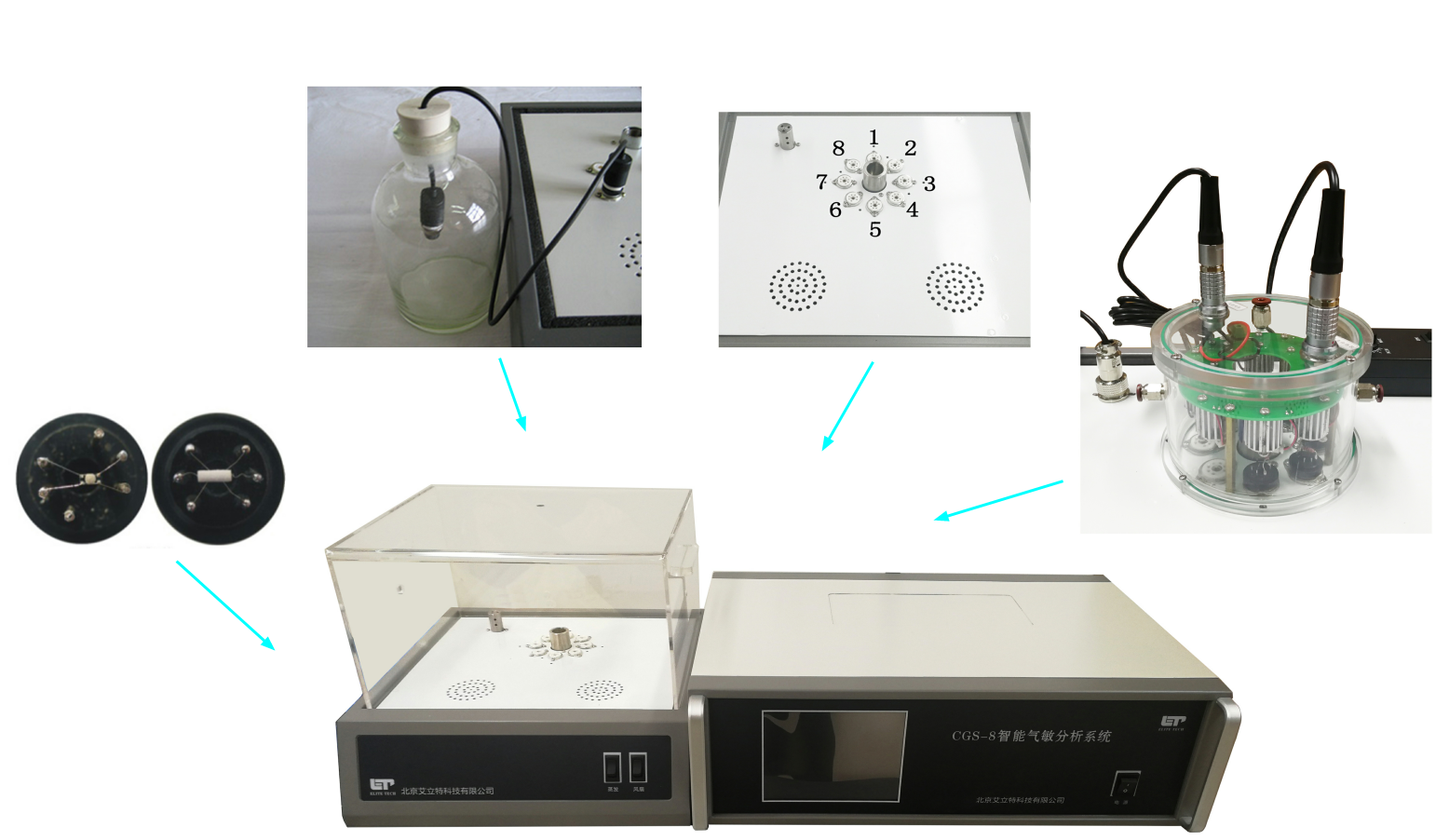

四、系统照片

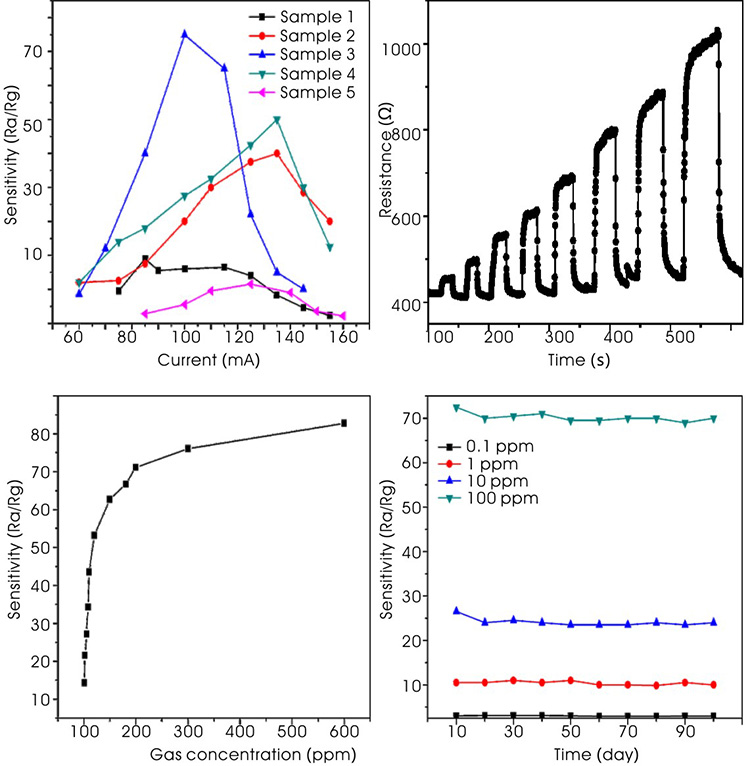

五、典型结果



六、附录
1）配气说明
气体配气
按照公式Q = C × V配气
式中：Q为应取的气体体积（mL）；C为所要配制气体的浓度（ppm）；V为测试瓶体积（mL）。
例如对于1000 mL的气瓶，配置1000 ppm气体：
Q = 1000 × 1000 × 10-6 = 1 mL
即需要量取1 mL的气体注入到1000 mL的气瓶中。
当使用不同体积的气瓶（箱）配气时请按体积比将所需气体体积放大或者缩小(如使用20 L气箱配置1000 ppm气体时所需注入的气体体积为20 mL)。
液体配气
按照公式Q =（V × C × M）/（22.4 × d × ρ）× 10-9 ×（273 + TR）/（273 + TB）配气
式中：Q为应取的液体体积（mL）；V为测试瓶体积（mL）；M为物质分子量（g）；ρ为液体的纯度；C为所要配制气体的浓度（ppm）；d为液体密度（g/cm3）；TR为测试环境温度（°C）；TB为测试瓶内的温度（°C）。
例如采用无水乙醇配置乙醇气体，对于1000 mL气瓶配置1000 ppm乙醇气体：
Q =（1000 × 100 × 46）/（22.4 × 0.79） × 10-9 = 0.0026 mL = 2.6 μL
即需量取2.6 μL无水乙醇注入到1000 mL的气瓶中并挥发。
当使用不同体积的气瓶(箱)配气时请按体积比将所需液体体积放大或者缩小（如使用20 L气箱配置1000 ppm乙醇气体时所需注入的液体体积为58 μL）。
注：ppm表示10-6，ppb表示10-9，ppt表示10-12
