DGL-III 湿度控制气液配气系统

一、产品概述
DGL-III 湿度控制气液配气系统适用于直接使用各类气体气源(如NOx、H2S、CO等)或液体气源(如醇类、苯类、有机胺类、醚类、酮类等各种易挥发性液体)的动态配气。系统可选配控湿模块,既可单独进行湿度控制,也可用于配置不同湿度的各种气体。系统由微型液体蒸发器、数字式质量流量计、混气腔、防腐气路及软件等部分构成;采用全自动控制,智能化软件管理,支持浓度和流量两种工作模式,支持程序设定循环配气的浓度、湿度、流量和时间等。智能化配气软件支持气体、液体种类设置,配气流量自动分配,管道保温温度设定,液体蒸发温度设定,MFC零点校准,流量计实时流量监控等。

二、产品特色
01)气氛湿度可控
02)液体动态配气、气体动态配气两用气氛湿度可控
03)全自动配气过程,程序设定配气流程
04)全金属密封,具有强防腐和抗溶胀功能,可用各种强腐蚀性气体(如硫化氢和氨气)及VOC(氯仿、有机胺类)的配气
05)气路及指标可定制,选配气氛切换腔实现低浓度气氛瞬时切换
06)可拆卸式干燥器,可更换吸附剂,用于超低湿(ppm量级的水)或吸附特定气体的测试
07)可扩展功能:可直接搭配气氛吹扫系统,进行ms级别响应恢复测量

三、主要技术指标
01)气路通道包括1路背景气体、2路目标气体和1路目标液体;2路湿气气路(干气和湿气)
背景气路:满量程1 slm,控制范围2%~100%(20 sccm~1000 sccm);
目标气路1:满量程100 sccm,控制范围2%~100%(2~100 sccm);
目标气路2:满量程5 sccm,控制范围2%~100%(0.1~5 sccm);
目标气路3:液体气路,1.26 pL/min,液体蒸发控温范围:室温~250
湿气气路1满量程1 slm,控制范围2%~100%(20 sccm~1000 sccm);
湿气气路2满量程1 slm,控制范围2%~100%(20 sccm~1000 sccm)
02全自动配气,可程序式设定配气流程,支持两种控制模式
浓度模式:程序设定配气流程,如设定好气源或液源信息,配气的流速、浓度、时间、循环等信息,系统即可自动进行配气
流量模式:单独设定各气路的流量进行配气
03防腐性能:耐各类强腐蚀性气体(如硫化氢)以及各类易挥发性液体(如甲醛溶液)
04稀释比例:气体最大稀释比例10000:1(氮气),液体最大可稀释至10 ppb(乙醇)
05)湿度控制:范围2%RH~90%RH,可扩展湿度范围0.5%RH~95%RH;精度±0.8%RH,稳定度0.1%RH(RT标定)
06)配置便携式气体传感器分析模块,蓝牙传输,安卓手机APP实时检测分析数据(电阻和浓度均可输出),支持传感器测量与标定,提供标准传感器接口和微型传感器测量腔:体积<60mL,动态气氛切换快
07)气路规格:内部均采用1/4规格的316L不锈钢管连接
08)标定:N2标定
09)通讯接口:USB

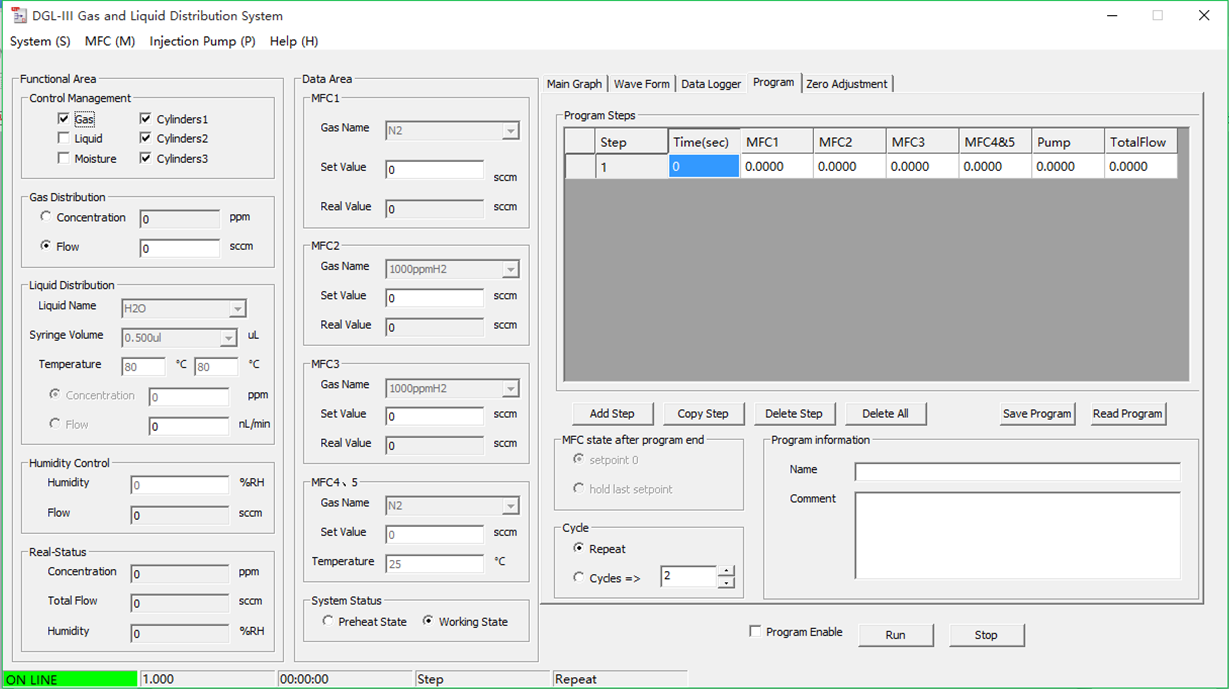

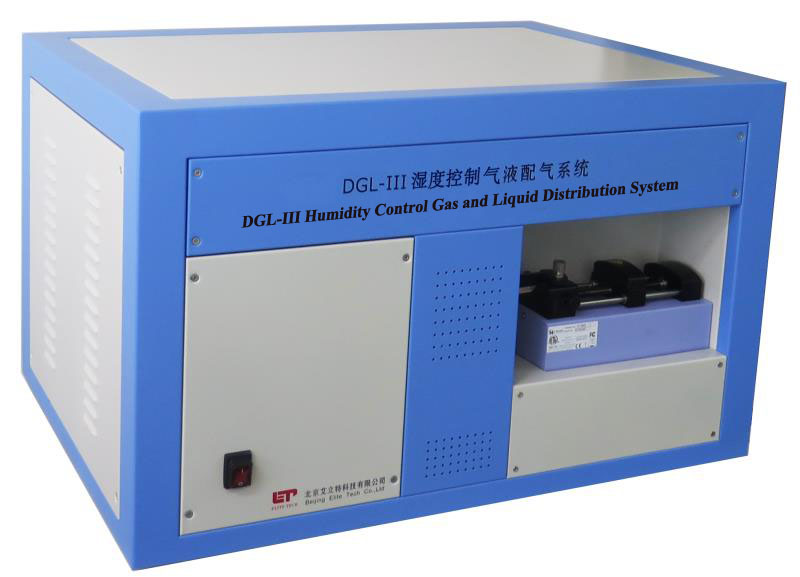

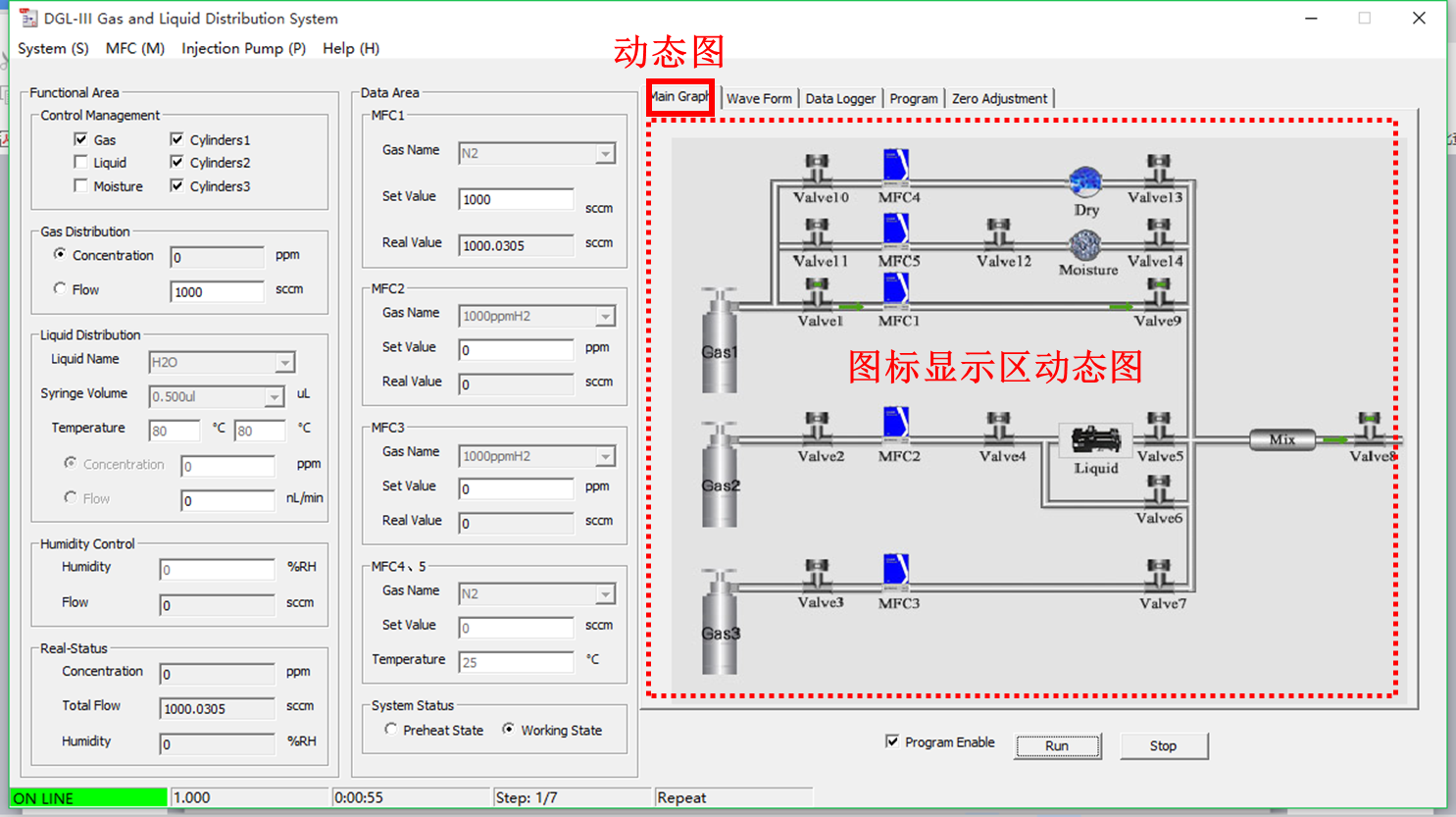

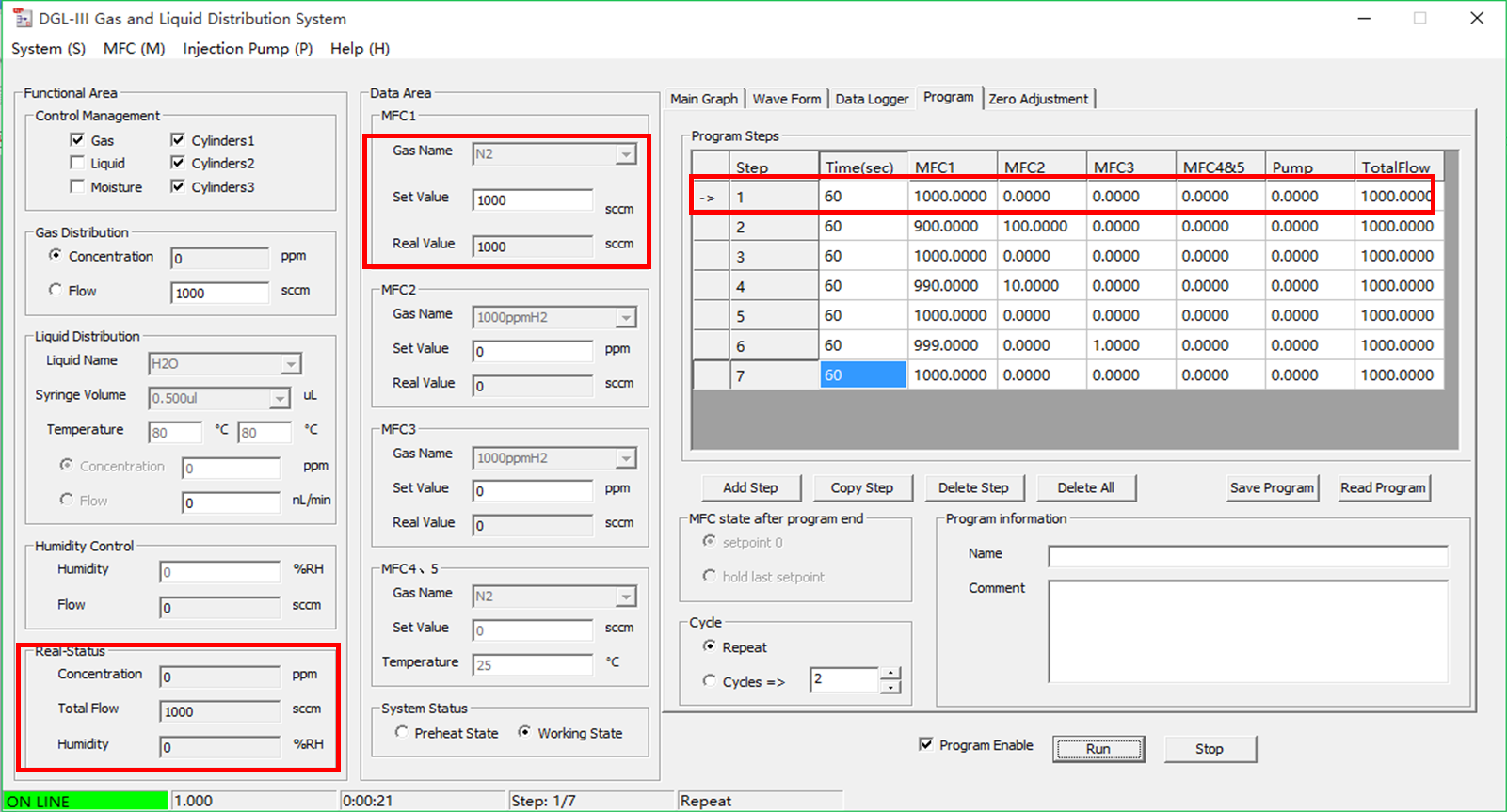

四、系统照片
